[JWW/JWC ファイルの設定 - 書き出し] ダイアログボックス
[JWW/JWC ファイルの設定 - 書き出し] ダイアログボックスでは、以下の項目の設定を変更できます。

[部分図レイアウトの図形をブロックにしないことを優先する]
オンにすると、条件が整った場合のみ、各部分図レイアウトの部分図の図形を 0 から F までのレイヤーグループの図形として変換します (Jw_cad のファイル形式 (JWW) で保存する参照)。オフのときは、部分図レイアウトごとにブロックとして変換します。
[ハッチングを変換する]
オンにするとハッチングを変換します (Jw_cad のファイル形式 (JWW) で保存する参照)。オフのときは変換しません。
| メモ: |
| ハッチングの変換は Jw_cad のファイル形式に合わせるため外形を三角形や四角形に分解したり、一般図形に分解したりすることがあるため図形数が増えることがあります。そのためファイルサイズが増えファイル保存する時間も長くなります。ハッチングを変換しなくてもよい場合は、[ハッチングを変換する]をオフにしてみてください。 寸法図形や引き出し線、バルーンの矢印が 5, 6, 7, 12 番だった場合は、矢印部分を塗りつぶしのハッチングとして分解して変換します。[ハッチングを変換する]をオフにした場合は、矢印タイプをそれぞれ 2, 1, 3, 13 番として一般図形に分解して変換します。 |

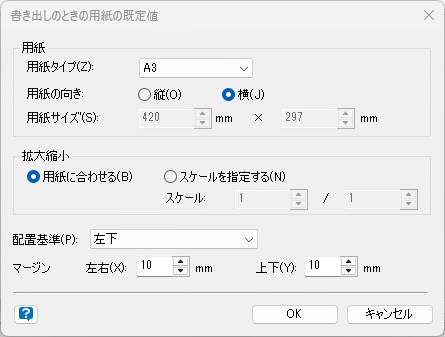

[用紙の既定値]
用紙上に図形がない図面で部分図を選択している状態で書き出しを実行したとき、自動的に部分図レイアウトを用紙に配置して書き出すときの既定値を設定します。
用紙
[用紙タイプ]
用紙の種類を設定します。[サイズを指定] を選択した場合は、[用紙サイズ] ボックスで用紙の縦横サイズを入力します。
[用紙の向き]
用紙の向きを設定します。
[用紙サイズ]
現在の用紙サイズを表示します。[用紙タイプ] ボックスで [サイズを指定] を選択した場合は、用紙の縦横サイズを入力できます。
拡大縮小
選択している部分図を用紙に部分図レイアウトとして配置した場合のスケールを設定します。
[用紙に合わせる] を選択すると、部分図レイアウトの配置スケールを用紙のサイズに合わせて自動的に調整します。
[スケールを指定する] を選択すると、部分図レイアウトの配置スケールを指定できます。[スケール] ボックスに配置スケール分子 / 配置スケール分母を入力してください。
[配置基準]
[左下] を選択すると、図形範囲の左下を用紙の左下に合わせます。[中心] を選択すると、表示範囲の中心を用紙の中心に合わせます。
[マージン]
入力した値の分、配置原点を用紙の原点から X,Y それぞれの正の方向に移動します。
[初期値]
各設定値が RootPro CAD の初期値に戻ります。
[実行時に表示する]
オンにすると、書き出しを実行するとき、このダイアログボックッスを表示します。
