ハッチングの中抜き領域を削除する

中抜きのあるハッチング図形から中抜き領域を削除します。

  1. [編集] メニューの [ハッチング編集] をポイントし、[中抜き領域を削除] をクリックする
    中抜き領域を削除できる状態になります。
    2. 補足
    ・ [編集] ツールバーの をクリックしても、中抜き領域を削除できる状態になります。
  2. 中抜き領域を削除したいハッチング図形をクリックする

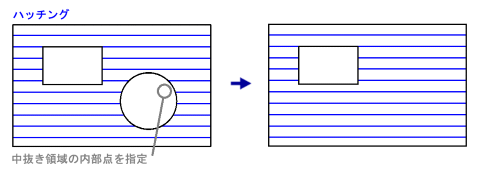

  3. 図面上で削除したい中抜き領域の内部点をクリックする
    クリックした点を囲む中抜き領域がハッチング図形から削除されます。
