レイヤ上の図形の印刷する色を変更する
RootPro CAD Professional では、レイヤ上の図形の印刷する色を変更することができます。
- レイヤツリーでレイヤまたはレイヤグループをクリックする
プロパティウィンドウにレイヤまたはレイヤグループの属性が表示されます。
レイヤ上の図形を指定した色番号で印刷する場合

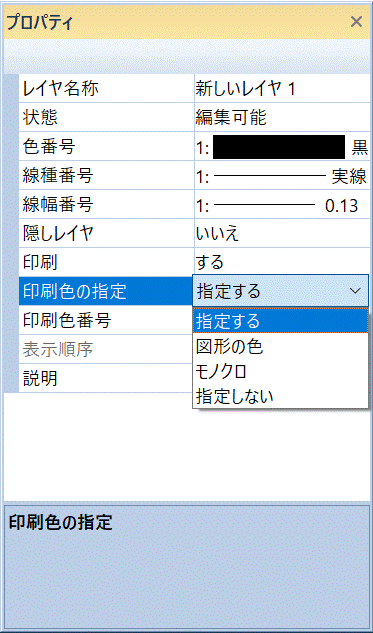

- プロパティウィンドウの [印刷色の指定] ボックスをクリックする
[印刷色の指定] ボックスの右側に
が表示されます。 - をクリックし、[指定する] を選択する
[印刷色番号] を変更できるようになります。
レイヤグループを選択した場合は、レイヤグループ内のすべてのレイヤの [印刷色の指定] が変更されます。

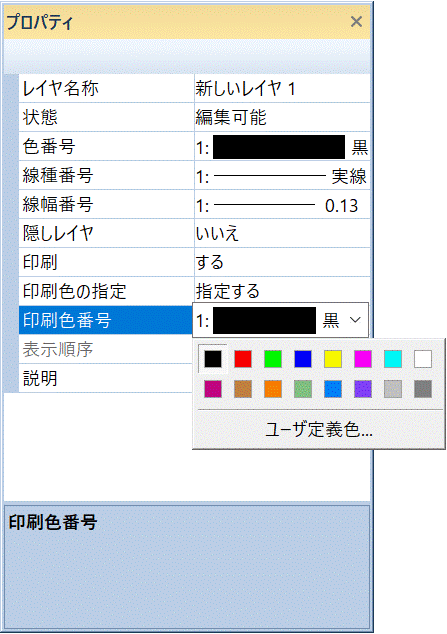

- プロパティウィンドウの [印刷色番号] ボックスをクリックする
[印刷色番号] ボックスの右側に が表示されます。 - をクリックし、変更する色をクリックする
選択した色に変更されます。
レイヤグループを選択した場合は、レイヤグループ内のすべてのレイヤの印刷色が変更されます。
| 補足 | |
| ・ | [ユーザ定義色] をクリックした場合は、さらに変更する色をクリックしてください。 |

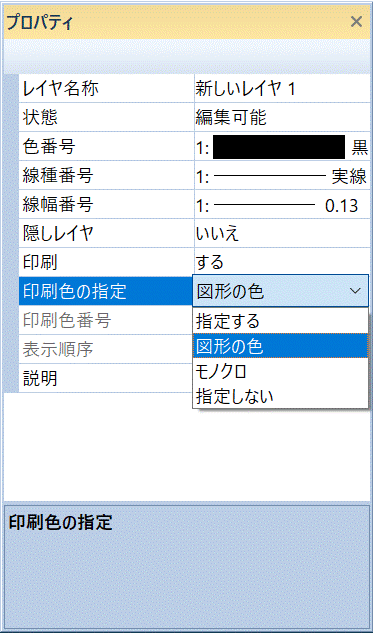

レイヤ上の図形を元の色のままで印刷する場合
- プロパティウィンドウの [印刷色の指定] ボックスをクリックする
[印刷色の指定] ボックスの右側に が表示されます。 - をクリックし、[図形の色] を選択する
レイヤグループを選択した場合は、レイヤグループ内のすべてのレイヤの [印刷色の指定] が変更されます。

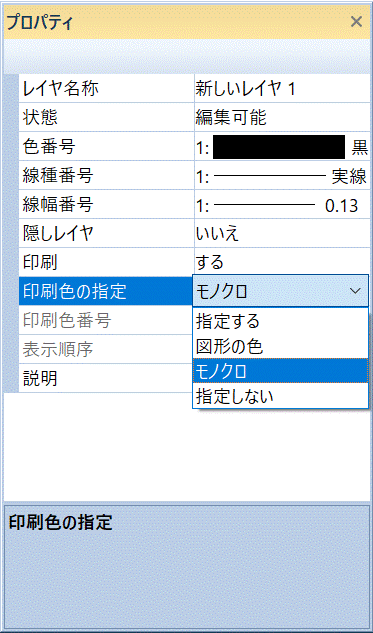

レイヤ上の図形をモノクロで印刷する場合
- プロパティウィンドウの [印刷色の指定] ボックスをクリックする
[印刷色の指定] ボックスの右側に が表示されます。 - をクリックし、[モノクロ] を選択する
レイヤグループを選択した場合は、レイヤグループ内のすべてのレイヤの [印刷色の指定] が変更されます。
| 補足 | |
| ・ | レイヤ一覧でも、印刷色の設定を変更できます。 |
| ・ | レイヤの印刷色は、RootPro CAD Professional の機能です。RootPro CAD Free では使用できません。 |
