ハッチングの中抜き領域を追加する

ハッチングに新しい中抜き領域を追加します。
中抜きのないハッチング図形、すでに中抜きの領域があるハッチング図形にも新しい中抜き領域を追加することができます。

  1. [編集] メニューの [ハッチング編集] をポイントし、[中抜き領域を追加] をクリックする
    中抜き領域を追加できる状態になります。
    2. 補足
    ・ [編集] ツールバーの をクリックしても、中抜き領域を追加できる状態になります。
  2. 中抜き領域を追加したいハッチング図形をクリックする

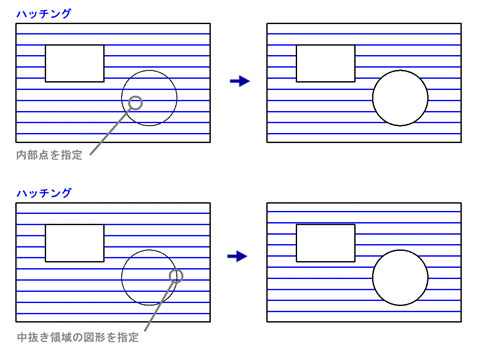

内部点を指定する場合

  1. コマンドウィンドウのパラメータを [内部点] ボックスに切り替え、ハッチングの領域内で中抜きを行いたい領域の内部をクリックする
    クリックした位置を囲む最小の閉じた領域がハッチングの中抜き領域として追加されます。
    2. 補足
    ・ ハッチング領域を検索できなかった場合やハッチングの外側の領域が指定された場合は、"追加できる中抜き領域が見つかりませんでした。" というエラーメッセージが表示されます。
    ・ [作図設定] ダイアログボックスで、[領域検索の許容値] を大きくすると領域を見つけやすくなります。
    ・ コマンドウィンドウの [内部点] ボックスに X 軸、Y 軸の座標値を入力しても、内部点を指定できます。

中抜き領域の図形を指定する場合

  1. コマンドウィンドウのパラメータを [中抜き領域の図形] ボックスに切り替え、ハッチングの領域内で中抜きを行いたい図形を順番にクリックする
    選択した図形の範囲がハッチングの中抜き領域として追加されます。
    2. 補足
    ・ ハッチング領域を検索できなかった場合やハッチングの外側の領域が指定された場合は、"追加できる中抜き領域が見つかりませんでした。" というエラーメッセージが表示されます。
    ・ 離れた図形をクリックすると領域として認識されません。隣接する図形を順番にクリックしてください。
    ・ [作図設定] ダイアログボックスで、[領域検索の許容値] を大きくするとハッチング領域を見つけやすくなります。
