部分図レイアウト範囲枠の色、線種、線幅を変更する
用紙に配置している部分図レイアウトに範囲が設定されている場合、範囲枠の表示状態、色、線種や線幅を変更することができます。
- 部分図ツリーで設定を変更する部分図レイアウトをクリックする
プロパティウィンドウに部分図レイアウトの属性が表示されます。

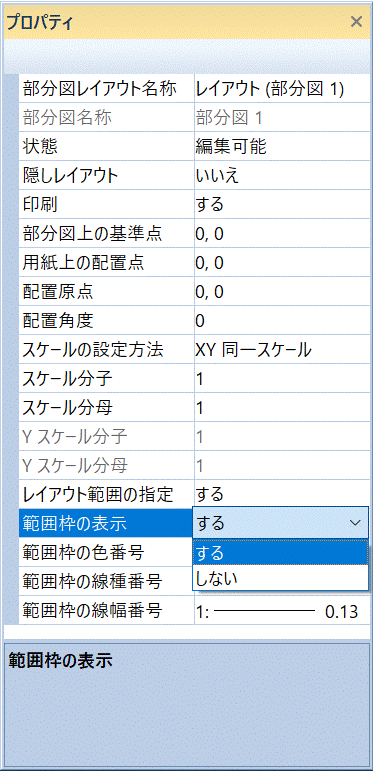

部分図レイアウト範囲枠の表示状態を変更する場合
- プロパティウィンドウの [範囲枠の表示] ボックスをクリックする
[範囲枠の表示] ボックスの右側に
が表示されます。 - をクリックし、[する] または [しない] をクリックする
範囲枠の表示状態が変更されます。

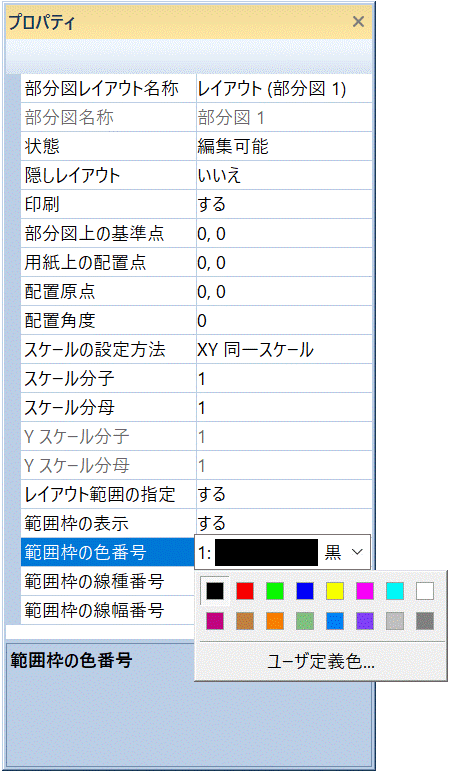

部分図レイアウト範囲枠の色番号を変更する場合
- プロパティウィンドウの [範囲枠の色番号] ボックスをクリックする
[範囲枠の色番号] ボックスの右側に が表示されます。 - をクリックし、変更する色をクリックする
選択した色に変更されます。
| 補足 | |
| ・ | [ユーザ定義色] をクリックした場合は、さらに変更する色をクリックしてください。 |

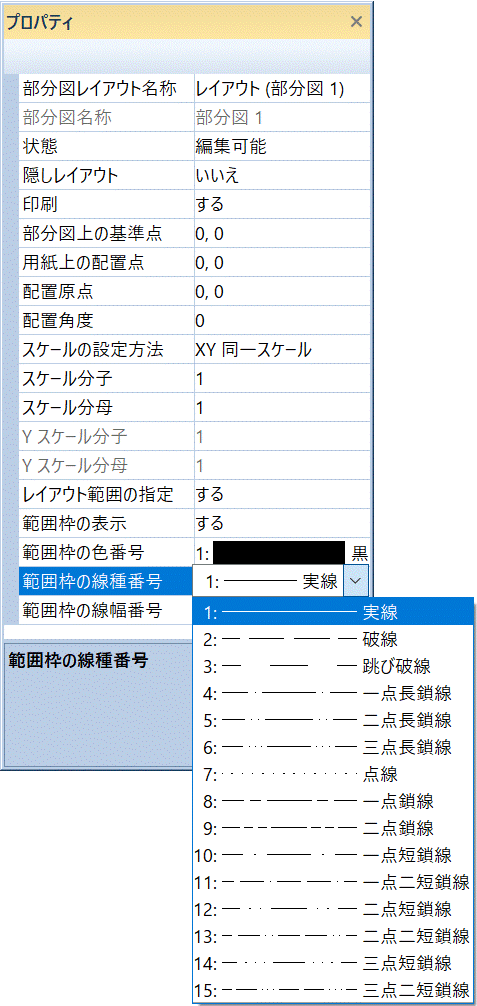

部分図レイアウト範囲枠の線種を変更する場合
- プロパティウィンドウの [範囲枠の線種番号] ボックスをクリックする
[範囲枠の線種番号] ボックスの右側に が表示されます。 - をクリックし、変更する線種をクリックする
選択した線種に変更されます。

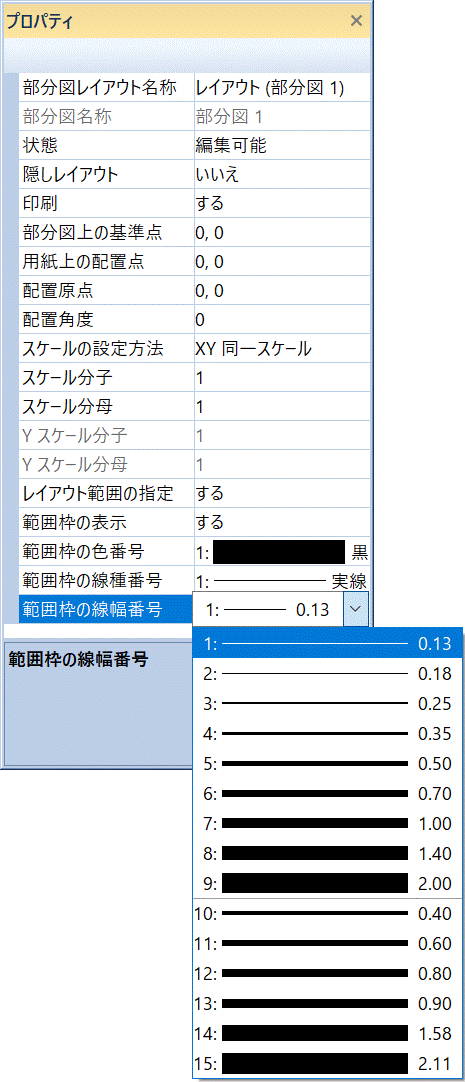

部分図レイアウト範囲枠の線幅を変更する場合
- プロパティウィンドウの [範囲枠の線幅番号] ボックスをクリックする
[範囲枠の線幅番号] ボックスの右側に が表示されます。 - をクリックし、変更する線幅をクリックする
選択した線幅に変更されます。
