■ SXF (SFC/p21) 形式に対応

SXF(SFC/p21) ファイルの読み書きをレベル 2 で対応

国土交通省が中心に構築を進める「公共事業支援統合情報システム （建設CALS/EC）」で CAD 図面データの標準ファイルとして採用が予定されているのが SXF です。
RootPro CAD では、この SXF フォーマットに対応、各図形データはもちろん、色、線種、線幅、レイヤや部分図、作図部品も変換します。

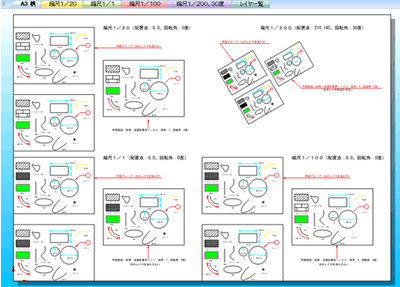

sfc サンプル図面

(財） 日本建設情報総合センター （JACIC） から公開されている SXF (SFC) サンプル図面ファイルを開いたところ


SXF とは

Scadec data eXchange Format の略で CAD データ交換標準開発コンソーシアムの開発した CAD データ交換仕様全体を指します （具体的には、1. ISO10303-202 （通称 STEP/AP202） サブセットスキーマ、2. フィーチャ仕様書、3. テンプレート）。SXF 仕様に基づいて出力される物理ファイルは、以下の 2 種類が存在します。

  1. STEP ファイル （拡張子 .p21）
    STEP のルールに準拠したファイル形式で国際的に通用するもの （電子納品時の正式ファイル）
  2. フィーチャコメントファイル （拡張子 .SFC）
    コメントの形で書かれたファイル形式。上記ファイル形式での交換を補うもの （ScadecFeature Comment file）

CAD データ交換標準開発コンソーシアム

国土交通省の推進する建設 CALS/EC アクションプログラムの一環として （財） 日本建設情報総合センターを中心に活動、現在その成果は日本建設情報総合センター（JACIC）に引き継がれています。
