RootPro CAD Professional 公開アドイン

「RootPro CAD Professinaol」で利用できるアドインを公開しています。ぜひ、ご利用ください。

RootPro CAD Professional 公開アドイン

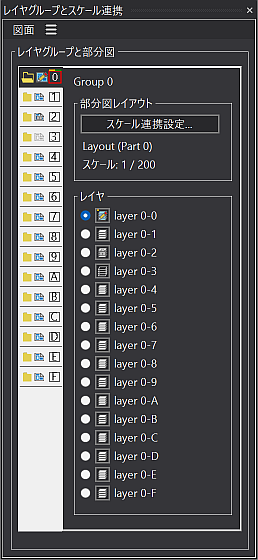

レイヤグループとスケール連携のアドイン

レイヤグループとスケール連携のアドイン

RootPro CAD は部分図レイアウトにスケールを設定しますが、このアドインはレイヤグループごとに部分図レイアウトを連携させることでレイヤグループにスケールを設定しているような使い方ができます。
また、レイヤグループごとにカレントレイヤが保持するため、レイヤグループを切り替えたとき前回そのレイヤグループでカレントだったレイヤが自動的にカレントになります。

ダウンロードはこちら

ページトップへ

表計算のアドイン

表計算のアドイン

表のように並んだ複数の数字の文字図形選び、足し算や引き算などをした結果を新しい文字図形で配置します。

ダウンロードはこちら

ページトップへ

三斜面積計算のアドイン

三斜面積計算のアドイン

敷地の外周を表す線とその外周を三角形に分割する線を選択すると、三斜面積計算を行い面積表を自動的に作図します。

ダウンロードはこちら

ページトップへ

日影・天空率のアドイン

日影・天空率のアドイン

建物の高さに対してできる影の様子を日影図として表すことができます。建物のある緯度と調べたい季節を選ぶことで、自動的に影の形を描きます。また、建物に対する天空図の作成と天空率の計算もできます。

ダウンロードはこちら

ページトップへ

円、円弧の中心マーク(中心記号)の記入のアドイン

円、円弧、楕円、楕円弧の中心マーク(中心記号)の記入のアドイン

円、円弧、楕円、楕円弧の中心マーク(中心記号)の記入を行ないます。 作図されている円に対して、後から中心マーク(十字)を作図します。

ダウンロードはこちら

ページトップへ

中心線のアドイン

中心線のアドイン

2つの図形(線分、円)の中間となる点に線図形を作図します。

ダウンロードはこちら

ページトップへ

分割割付のアドイン

分割割付のアドイン

2つの図形の間に、等間隔に図形を作成します。

ダウンロードはこちら

ページトップへ

線を結合して連続線に変換するアドイン

線を結合して連続線に変換するアドイン

端点で接している線分、連続線を結合して、連続線を作成します。

ダウンロードはこちら

ページトップへ

連続印刷のアドイン

連続印刷 アドイン

複数の図面ファイルを指定して、連続して印刷を実行することができます。

ダウンロードはこちら

ページトップへ

選択した線の長さを測定するアドイン

選択した線の長さを測定するアドイン

選択した線分、連続線の線の長さを測定します。結果は一覧表で表示でき、線長の累計も計測できます。

ダウンロードはこちら

ページトップへ

座標値のCSV読み込み・書き込みをおこなうアドイン

外部 CSV ファイルから、点図形の座標を読み込んで、カレント部分図に追加を行う処理と、カレント部分図上にある点図形の座標をCSV ファイルに書き込むことができます。

ダウンロードはこちら


ページトップへ

Excel から連続線の座標を読み込む(Excel 連携)アドイン

Excel から連続線の座標を読み込む(Excel 連携)アドイン

Microsoft Office Excel から座標値を読み込み、連続線を作図します。

ダウンロードはこちら

ページトップへ

雲マークの作図のアドイン

雲マークの作図のアドイン

雲マークの作図を行ないます。注釈や、目立たせたい部分に追加すると効果的です。

ダウンロードはこちら

ページトップへ

小さい図形 (線分/連続線) を削除するアドイン

小さい図形 (線分/連続線) を削除するアドイン

指定した値より、小さい図形 (線分/連続線) を削除します。

ダウンロードはこちら

ページトップへ

一括で他の CAD 図面を RootPro CAD 図面として保存するアドイン

一括で他の CAD 図面を RootPro CAD 図面として保存するアドイン

指定したフォルダ内にあるAutoCAD(DXF/DWG)、Jw_cad(JWW/JWC)、SXF(SFC/P21) などの「RootPro CAD」以外の図面ファイルを読み込み、「RootPro CAD」図面ファイルとして保存することができます。複数のファイルを一括して処理できます。

ダウンロードはこちら

ページトップへ

UNDO/REDO 実行時に図形を選択状態にするアドイン

UNDO/REDO を実行した時に、追加/変更された図形を選択状態にします。

ダウンロードはこちら

ページトップへ

その他

RootPro CAD API を利用したアドインを公開しております。作図やアドインの作成にご利用ください。

ダウンロードはこちら
