■ 単位表記機能

メートル、インチなどの単位で図面を作成するときに便利な機能を搭載しています。

表示単位の設定

長さ、角度の表示単位を設定できます。
長さは、「十進数」「フィート・インチ (分数)」「フィート・インチ (小数)」「指数」「分数」で表記することができます。
角度は、「度」「度分秒」「ラジアン」「グラード」で表記することができます。

単位表記

測定結果で、係数を指定して表示単位を変更することができます。
mm (ミリメートル) 単位で作図した図面で面積を測定する場合、係数 [1.0E-6] を指定することで面積の値を㎟から m² 単位に変換できます。

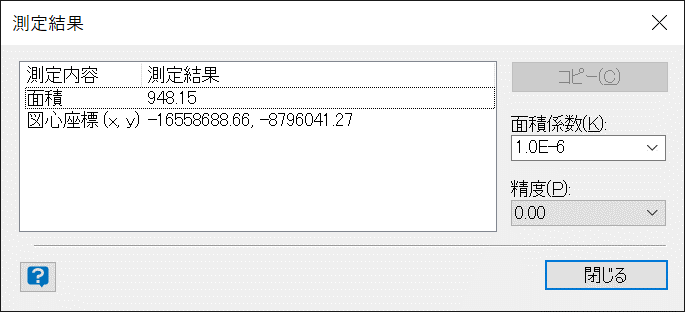

測定結果

長さパラメータにメートルを表記する

たとえば、1 メートルの線を描きたいときに、コマンドウインドウの長さパラメータに「1m」と入力するだけで、 1 メートルの線を描くことができます。

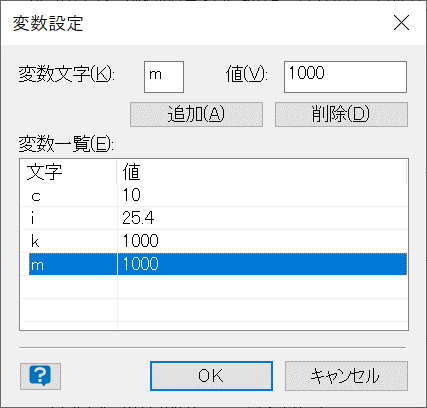

[変数設定] ダイアログボックス

オプションで、各単位の変数を設定することができます。
