オフセット

オフセットとは、選択した図形をそのまま平行方向にコピーすることをいいます。
オフセットできる図形は、線、連続線、無限線、半無限線、円、円弧、楕円、楕円弧、B スプライン曲線です。
オフセットする方法には、以下の 2 種類があります。

実行したいコマンドパラメータを表示するには、コマンドパラメータの / をクリックするか、キーボードの Tab キーまたは ← / → キーを押してください。

  1. [編集] メニューの [オフセット] をクリックする
    図形をオフセットできる状態になります。
    2. 補足
    ・ [編集] ツールバーの をクリックしても、図形をオフセットできる状態になります。

一つの図形を指定する場合

  1. コマンドウィンドウの [図形] ボックスで、オフセットする図形を選択する

複数の図形を指定する場合

  1. コマンドウィンドウの [複数図形] ボックスで、共通する端点を持つ図形を順に選択する
    2. 補足
    ・ 範囲選択をした場合は、共通する端点を持つ図形だけが選択されます。

オフセット量および方向点を指定する場合

  1. コマンドウィンドウの [オフセット] ボックスにオフセットの量を入力する

通過点を指定する場合

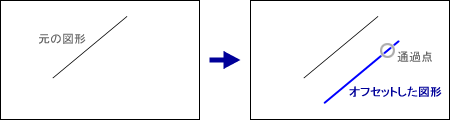

  1. 図面上でオフセットの通過点をクリックする
    指定した通過点を通る平行な位置に、図形がオフセットされます。
  2. コマンドウィンドウの [回数] ボックスにオフセットの回数を入力する
  3. コマンドウィンドウの [オフセット方向] ボックスで、オフセットの方向を指定する
    片側
    元の図形の片側にのみ、オフセットされます。オフセット量を指定する場合は、方向点で指定した方向にオフセットされます。
    両側
    元の図形の両側にオフセットされます。
  4. オフセット量、片側を指定した場合は、図面上でオフセットする方向をクリックする
    指定した方向に、図形がオフセットされます。
補足
・ コマンドウィンドウの [方向点] および [通過点] ボックスに X 軸、Y 軸の座標値を入力しても、方向点および通過点を指定できます。
・ 楕円、楕円弧をオフセットすると、B スプライン曲線に変換される場合があります。
