部分図レイアウトの配置原点、配置角度、配置スケールを変更する
- 部分図ツリーで設定を変更する部分図レイアウトをクリックする

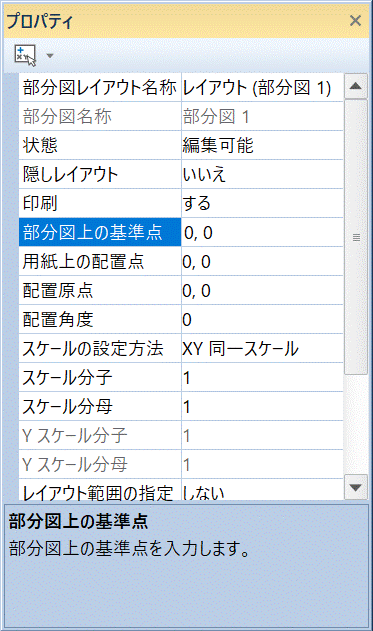

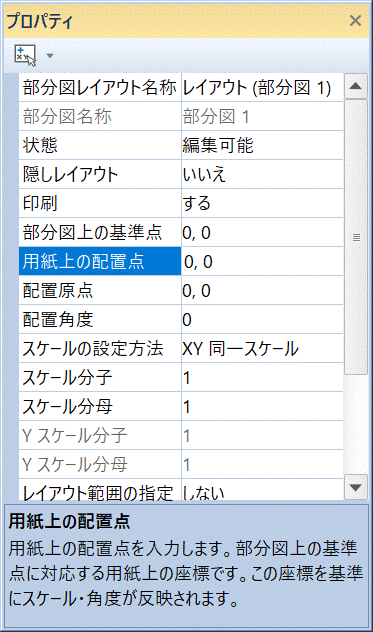

プロパティウィンドウに部分図レイアウトの属性が表示されます。
部分図レイアウトの配置原点を変更する場合
- プロパティウィンドウの [配置原点] ボックスに X 軸、Y 軸の座標値を入力する
部分図レイアウトの配置原点が変更され、原点マークが指定した座標値に表示されます。
補足 ・ 図面上で原点マークを選択すると、選択トラッカーが表示されます。この選択トラッカーを利用して、配置原点を移動することもできます。
部分図レイアウトの配置角度を変更する場合
- プロパティウィンドウの [配置角度] ボックスに角度を入力する
部分図レイアウトの配置角度が変更され、原点マークが指定した角度で表示されます。
部分図レイアウトの配置スケールを変更する場合
- プロパティウィンドウの [スケールの設定方法] ボックスをクリックする
[スケールの設定方法] ボックスの右側に
が表示されます。 - をクリックし、配置スケールの設定方法を選択する
XY 同一スケール
X 軸方向と Y 軸方向を同じスケールに設定します。
XY 異スケール
X 軸方向と Y 軸方向を別々のスケールに設定します。
- プロパティウィンドウの [スケール分子] および [スケール分母] ボックスにスケールを入力する
[スケールの設定方法] を [XY 同一スケール] に設定した場合は、[スケール分子] および [スケール分母] にスケールを入力します。
[スケールの設定方法] を [XY 異スケール] に設定した場合は、[X スケール分子] および [X スケール分母] に X 軸方向のスケールを、[Y スケール分子] および [Y スケール分母] に Y 軸方向のスケールを入力します。
部分図レイアウトのスケールが変更されます。
| 補足 | |
| ・ | X 軸方向と Y 軸方向を別々のスケールに設定した場合、図形だけでなく文字のスケールも変更されます。 |
